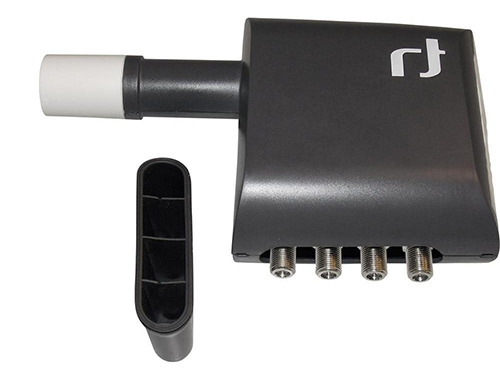

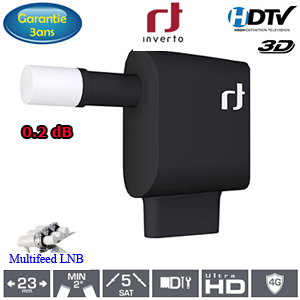

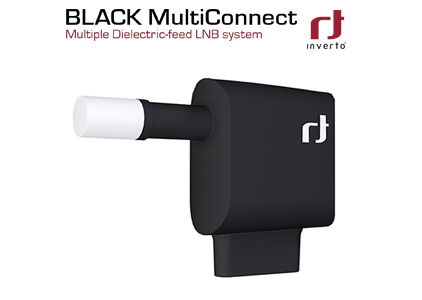

Ce système LNB innovant a été spécialement conçu pour des installations utilisant plusieurs têtes LNB sur une antenne satellite. La technologie Slim Feed utilisée pour cette tête LNB se distingue par l'utilisation de tout nouveaux matériaux diélectriques ainsi que par leur design parfait. Cette technologie permet une transmission d'énergie maximale de l'antenne au circuit d'entrée LNB et une réception de signal suffisante, même si le LNB ne se trouve pas dans le point focal défini.
En outre, le long col mince du LNB permet de monter plusieurs LNB près les uns des autres. De cette manière, il est possible de recevoir les signaux des satellites dont la réception est impossible avec des LNB classiques.
Il permet une réception de signal depuis un satellite et la répartition du signal vers un boîtier décodeur avec tuner simple via multiswitch.
Convient parfaitement par exemple pour Hotbird 13°, Astra 19,2°, Astra 23,5° et Astra 2A 28,2°.
Gamme de fréquences d'entrée Low Band : | 10,7 ~ 11,7 GHz |
Gamme de fréquences de sortie Low Band : | 950 ~ 1950 MHz |
Fréquence LO Low Band : | 9,75 GHz |
Gamme de fréquences d'entrée High Band : | 11,7 ~ 12,75 GHz |
Gamme de fréquences de sortie High Band : | 1100 ~ 2150 MHz |
Fréquence LO High Band : | 10,6 GHz |
Facteur de bruit : | 0,2 dB (0,7dB max.) |
Précision de démarrage LO : | +/- 1.0 MHz Max. |
Dérive de température LO : | +/- 3.0 MHz Max. |
Bruits de phase (@ 10 kHz) : | - 90 dBc / Hz max. |
Gain de conversion : | 60 dB min |
Ondulation d'amplification (à l'intérieur de la bande 26 MHz) : | +/- 0,75 dB |
Oscillation d'amplification (en bande complète) : | +/- 4 dB max |
Suppression de fréquence miroir : | 40 dB min. |
Point de compression 1 dB (à la sortie) : | 0.0 dBm min. |
Isolation de polarisation en croix : | 22 dB min |
Signal de contrôle Ca (polarisation verticale) : | 11,00 ~ 14,00 V |
Signal de contrôle Cb (polarisation horizontale) : | 16,00 ~ 20,00 V |
Signal de contrôle cc (changement de bande): | 22KHz +/- 4 kHz 0.4V - 08V pp |
Sortie VSWR : | 2.0 : 1 |
Parasitage - bande interne : | - 60 dBm Max |
Consommation électrique : | 200 mA max. @ 11 ~ 20V |
Température de fonctionnement : | -30° C ~ +60 °C |
Impédance de sortie: | 75Ω |
Capacité de chargement | 23 mm |
Connexion de sortie: | type F (femelle) |
Poids: | 344 g |

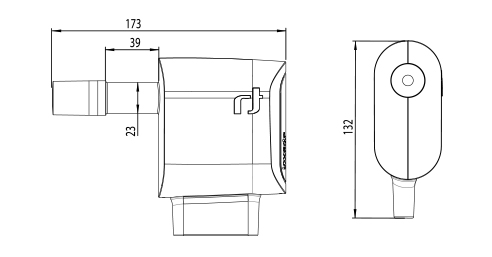

Dimensions: | 13,2 x 2,5 x 17,3 cm |
Tous les câbles coaxiaux CAHORS font l’objet de contrôles qualité exigeants, mètre par mètre en production. CAHORS garantit ainsi une production homogène et de qualité conforme aux normes.
Diélectrique à injection de gaz
Type: | 17VATCA |
Couleur: | Blanc |
Classe: | B |
A Âme centrale: |
Ø 1.13 mm Acier recouvert Cuivre (CCS) |
B Diélectrique: |
Ø 4.8 mm Polyéthylène expansé (PPE) |
C 1° Feuillard: | Aluminium / Polyster (AL / PET) |
D Tresse: |
45% Tresse Aluminium 64x0.12 |
E 2° Feuillard: | - |
F Gaine extérieure: |
Ø 6.8 mm Polychlorure de vinyle (PVC) |
Bande de fréquence (MHz): |
30-1000 : ≥ 75 1000-2000 : ≥ 65 2000-3000 : ≥ 55 |
Fréquences | Sat : 950-2300 MHz |
Terr : 47 - 2500 Mhz | |
Niveau sortie | Sat :max.100 dBµV |
Terr : max.94 dBµV | |
Alimentation DC | 18 V |
Courant DC à LNB | max. 60 mA |
Multiswitch autonome 1-satellites (4 polarités) avec une alimentation intégrée est conçue pour la distribution des signaux terrestres et par satellite de 1 position du satellite, nous proposons des modèles avec 4 sorties jusqu'à 28 sorties.
Compatibles avec tous les récepteurs satellite et adapté pour la réception analogique et numérique :
Gamme de fréquence | Entrées LNB | 950-2300 MHz |
Terr. entrée | 47-862 MHz (passive) de 40 à 862 MHz (actif) | |
Sorties | 5-2300 MHz (passif) de 40 à 2300 MHz (actif) | |
Contrôle | 13/18 V + 0 / 22 kHz | |
Gain d'insertion / perte | Sam. | 0 dB avg |
Terr. actifs | gain de 7 dB avg | |
Terr. passives | perte de 21 dB avg | |
Sam. l'isolement des entrées | 20 dB min | |
Niveau maximum d'entrée | Sam. | 90 dBμV avg |
Terr. | 00 dBμV avg (passif) 85 dBμV avg (actif) | |
Niveau de sortie maximum | Sam. | 90 dBμV avg |
Terr. | 79 dBμV avg (passif) 92 dBμV avg (actif) | |
Consommation électrique | 40 mA (18 V) | |
Alimentation interne | 5 W (passive) | |
9 W (actif) + LNB | ||
Terr. approvisionnement préamplificateur | 100 mA max (12 V CC) | |
Dimensions | 34,5 x 15,2 x 8,7 cm | |
longueur du cordon d'alimentation de 130 cm | ||
Plage de température | -30 ~ 70 ° C |
