Micro hydro turbine électrique Pelton 1500W 220 V

Micro hydro turbine électrique Pelton 1500W 220V

Description:

Profitez de votre chute d’eau ou de votre cours d’eau pour produire vous-même votre courant électrique en toute autonomie.

Contrairement à l’énergie solaire ou éolienne, un cours d’eau fournit de l’énergie 24h sur 24, 7 Jours sur 7.

L’énergie hydraulique provient de l’écoulement de l’eau sur une pente naturelle.

Pour être exploitable, il est nécessaire de concentrer cette énergie en aménageant les abords afin d’avoir un dénivelé important et de profiter d’un débit suffisant.

Plus d’informations sur le produit :

Cette turbine utilise le principe, mis en évidence par Lester A. PELTON dans les années 1870, des aubes incurvées, qui, percutées par un jet d’eau, renvoient l’eau en sens inverse et provoque l’accélération d’une turbine.

La photo vue de dessous de cette turbine montre le principe de réalisation des aubes où l’on peut voir la tuyauterie d’arrivée de l’eau :

Pour bien fonctionner, une turbine type "PELTON" a besoin de :

1) Un bon dénivelé de 15 mètres

2) Un débit de 750 à 900 litres / minute

3) Une tuyauterie d’un diamètre suffisant (Ø 125 à 150 mm)

4) Un design de la turbine permettant un rendement d’au moins 50 à 60 %

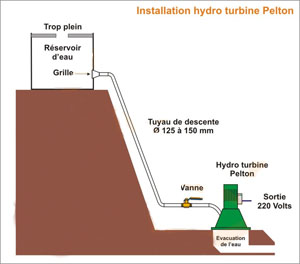

Composition d’une installation hydroélectrique :

1. Collecter l’eau:

Un partie haute, il est nécessaire de prévoir un aménagement destiné à collecter l’eau afin de pouvoir la diriger vers une tuyauterie de descente. Une filtration grossière réalisée à l’aide d’une grille ou d’un grillage à fine maille évitera de laisser passer des objets étrangers risquant de perturber ou de dégrader la turbine.

Une grille en forme de peigne laissera glisser les détritus en dehors de la conduite et permettra de les évacuer pour participer à l’entretien des c

Si le débit moyen n’est pas suffisant, il est souhaitable de réaliser un réservoir destiné à contenir un grand volume d’eau pour assurer le fonctionnement de la turbine en fin de journée, lorsque les besoins en électricité sont nécessaires (éclairage ou autre).

2.Canaliser l’eau

Il faut raccorder le collecteur d’eau situé sur la hauteur à la turbine au moyen d’une canalisation étanche.

C’est dans cette tuyauterie que l’eau prendra toute sa vitesse. Un tuyau de Ø 125 à 150 mm est nécessaire pour garantir un bon //font>

Afin de limiter toutes les pertes et de profiter du meilleur rendement possible, l’installation optera pour une tuyauterie lisse en évitant les courbes serrées ou les changements de direction brutaux.

Le tuyau doit avoir une résistance suffisante. En effet, une hauteur d’eau de 10 mètres représente une pression de 1 bar. De plus, une vanne fermée un peu brutalement peu provoquer un "coup de bélier" générant une surpression.

3.Réguler le débit d’eau

Une vanne papillon, livrée avec la turbine, permet d’ajuster la vitesse de rotation de la turbine et d’obtenir ainsi le voltage désiré. Une deuxième vanne, prémontée sur la tubulure, permet d’affiner le réglage et la performance de l’ensemble du dispositif.

La hauteur d’eau et les pertes dues aux différentes canalisations sont constantes. C’est donc à l’entrée de la turbine que se déterminera le meilleur réglage pour optimiser l’installation.

4.Produire du courant

La turbine sera fixée au sol sur un socle préparé à cet effet, réalisé en béton.

Ce socle sera réalisé avec un dégagement sur sa partie inférieure permettant l’évacuation de l’eau. L’eau d’évacuation sera redirigée vers le lit du ruisseau afin de préserver l’environnement.

En ouvrant la vanne, la roue à aubes se mettra à tourner et la génératrice produira le 220 Volts alternatif. Le voltage sera ajusté en jouant sur le niveau d’ouverture de la vanne de réglage.

Le régulateur intégré est raccordé à une résistance de charge qui devra être immergée sous l’écoulement d’eau.  Cette résistance permet d’absorber les variations de charge du réseau, assurant ainsi, une production électrique régulière en tension et en fréquence.

Photo de la résistance à immerger et à raccorder au boîtier de régulation

5. Utilisation du courant obtenu

La turbine est capable de délivrer, de façon permanente, 1500 Watts si le débit le permet.

Si le débit s’avère insuffisant, il est possible de stocker l’eau en hauteur afin de libérer un maximum d’énergie au moment choisi.

Certains préfèrent ouvrir la vanne en fin de journée pour profiter directement du 220 Volts pour l’éclairage et la télévision de leur habitation isolée.

Pour des besoins plus importants et si le débit le permet, la turbine peut tourner 24h sur 24 et il est possible de stocker l’énergie dans des batteries à l’aide d’un simple chargeur.

Les batteries raccordées à un convertisseur de tension produisent alors du 220 Volts exploitable pour des consommations ponctuelles beaucoup plus élevées : appareils ménagers, réfrigérateur, etc. ainsi que pour de l’outillage ou du pompage.

La puissance obtenue est fonction du débit disponible (cours d’eau ou ruisseau) ainsi que du dénivelé (hauteur entre le niveau supérieur de l’eau et celui de la turbine)

Pour connaître votre débit, il suffit de chronométrer le temps de remplissage d’un bidon.

Exemple : un bidon de 200 litres rempli en 20 secondes donne :

200 / 20 = 10 litres par seconde

Pour l’installation et selon la géométrie du terrain, il n’est pas toujours possible d’implanter un tube d’arrivée d’eau complètement rectiligne de la source jusqu’à la turbine. Il est important de veiller à ce que la dernière longueur de parcours, juste avant la turbine, soit la plus droite et la plus pentue possible.

Le branchement est d’une grande simplicité. Attention, le tuyau n’est pas compris dans la livraison.

La turbine hydraulique est livrée avec ses 2 vannes de réglage.

Caractéristiques techniques de la turbine hydraulique :

Puissance nominale : 1500 Watts

Voltage : 220 Volts - 50 à 60 Hz

Dimension de l’embase : 400 x 400 mm

Ø de l’ouverture sous turbine : 320 mm

Hauteur : 470 mm

Longueur hors vanne : 870 mm

Ø extérieur de l’embout (raccord tuyau) : 100 mm

Poids : 98 Kg
