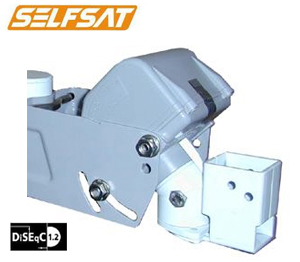

Moteur DiSEqC 1.2 SELFSAT- ROTOR HH90

Moteur Diseqc 1.2 SELFSAT - ROTOR HH90

• Nouvelle génération de moteur DiSEqC 1.2
• Moteur DiSEqC 1.2 selfsat HH90 permet de commander une parabole plate afin de l’orienter automatiquement vers le satellite désiré.

Spécifications:

• Compatible avec les positionneurs.
• Contrôlable via un simple câble coaxial.
• Contrôle via la fonction "Go to X" sans programmation.
• Fonctionnement silencieux.
• Peut-être utilisié avec tout type de climats.
• Installation simple.

N.B:

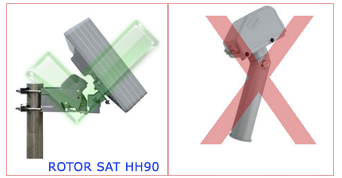

Ne pas confondre:

Caractéristiques Techniques:

Installation:

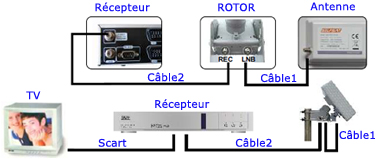

• Monter 2 fiches F sur un câble coaxial d’environ 1,5 m (Câble 1)
• Connecter la fiche F qui va du LNB au moteur (sortie moteur LNB).
• Monter 2 connecteurs F sur le câble de descente et connecter la sortie REC du rotor à votre récepteur (câble 2).

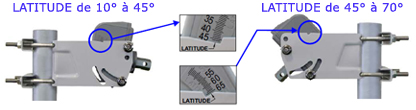

Ajuster l’inclinaison du moteur (latitude du lieu d’installation) et serrer les écrous de tige filetée et les boulons.

Monter l’ensemble support et antenne sur le moteur et serrer les écrous.

Ajuster l’inclinaison de l’antenne.

Consulter le manuel d’instructions de votre récepteur et sélectionner le type d’installation en mode USALS®.

• Choisir un satellite situé au plus proche de votre direction sud (si vous êtes dans l’hémisphère nord) ou nord (si vous êtes dans l’hémisphère sud).
• Remplir les espaces vides dans le menu de votre récepteur avec les valeurs de Latitude et de Longitude.Si ces valeurs sont correctes.
  EX: ROMA, LONGITUDE 12,5°E
• Satellite le plus proche, HOTBIRD 13,0°E
  EX: ROMA, LATITUDE 41,9°N
  LONGITUDE 12,5°E

Le récepteur pilotera le moteur vers la position souhaitée.

• Attendre l’arrêt du moteur.
• Tourner lentement l’ensemble antenne/moteur autour du mât vers la droite ou la gauche, vous obtiendrez une augmentation du niveau du signal et de la qualité de réception.

Lorsque la qualité du signal a atteint la valeur la plus haute, serrer les boulons de fixation au mât de support.
