Le LNB (Low Noise Block convertissor), sert à amplifier les hautes fréquences reçues du satellite et à les convertir en fréquences exploitables par le tuner du récepteur (bande intermédiaire satellite - BIS).

La conversion de fréquence est effectuée via un oscillateur local (OL) pour les LNB (convertisseur à faible bruit) simple bande ou deux oscillateurs locaux pour les LNB double bande.

Les hautes fréquences d'émission du satellite (exprimées en GHz) ne sont pas aptes à être reçues directement par le tuner d'un récepteur satellite. Elles doivent être converties en MHz : c'est le rôle du LNB (convertisseur à faible bruit), qui doit convertir la fréquence reçue et l'amplifier, en ajoutant de par ses composants électroniques un minimum de bruit parasite. Cette opération est effectuée par l'oscillateur local du LNB (OL), qui transforme la fréquence d'émission en GHz par la fréquence BIS (en Mhz). La BIS (Bande Intermédiaire satellite) est la fréquence qui peut être acceptée par le tuner du récepteur satellite : 950 à 2050 MHz pour les plus anciens et 950 à 2150 MHz pour les nouveaux modèles.

Les fréquences d'émission en bande Ku sont situées entre 10,700 et 12,750 GHz, soit un écart de 2050 Mhz. Le tuner du récepteur, dans le meilleur des cas, peut accepter une différence de fréquence de 2150 MHz - 950 MHz, soit 1200 MHz.

Si l'on désire recevoir l'intégralité de la bande Ku, l'amplitude n'est pas suffisante. Pour pallier ce problème, les fréquences sont donc partagées en deux groupes, la bande basse et la bande haute.

La commutation entre les deux bandes peut se faire par deux moyens :

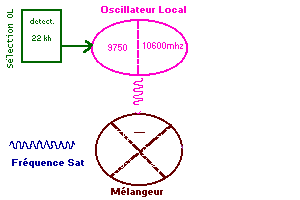

Pour un LNB universel, le récepteur envoie un signal de commutation de 22 kHz via le câble coaxial (OL 9750 en bande basse, OL 10600 en bande haute); la polarisation est gérée par un voltage de 13 V en vertical et de 18 V en horizontal).

Pour un LNB large bande, la bande basse est obtenue par l'envoi d'un voltage de 13 V, la bande haute par un voltage de 18 V (OL 9750 ou 10000 en bande basse, 10,750 ou 11000 en bande haute); la polarisation est gérée par un polariseur (magnétique ou mécanique) séparé.

Ces oscillateurs ont des caractéristiques différentes selon les fréquences que l'on désire recevoir.

Caractéristiques de réception avec un tuner 950-2150 MHz :

Vous trouverez ci-dessous la méthode de calcul fréquence réelle (FR)/BIS pour chaque LNB.
LNB avec Oscillateur local 9750 MHz (Bande Ku basse, LNB Universel, FSS ou full-band)
BIS = FR en MHz - 9750 :
Exemple : FR = 11,020 GHz ou 11020 MHz
BIS : 11020 - 9750 = 1270

LNB avec Oscillateur local 10600 MHz (Bande Ku haute, LNB Universel avec signal 22 kHz)
BIS = FR en MHz - 10600 :
Exemple : FR = 12,420 GHz ou 12420 MHz
BIS : 12420 - 10600 = 1820

LNB avec Oscillateur local 10000 MHz (Bande Ku basse, LNB FSS ou triple bande)
BIS = FR en MHz - 10000 :
Exemple : FR = 11,420 GHz ou 11420 MHz
BIS : 11420 - 10000 = 1420

LNB avec Oscillateur local 10750 MHz (Bande Ku haute, LNB DBS, triple bande ou full-band)
BIS = FR en MHz - 10750 :
Exemple : FR = 12,420 GHz ou 12420 MHz
BIS : 12420 - 10750 = 1670

LNB avec Oscillateur local 11000 MHz (Bande Ku haute, LNB Telecom ou triple bande)
BIS = FR en MHz - 11000 :
Exemple : FR = 12,420 GHz ou 12420 MHz
BIS : 12420 - 11000 = 1420

LNB avec Oscillateur local 11475 MHz (Bande Ku haute, LNB Telecom)
BIS = FR en MHz - 11475 :
Exemple : FR = 12,522 GHz ou 12522 MHz
BIS : 12522 - 11475 = 1047

Dans le cas de la bande C, les fréquences d'émission couvrent la bande de 3,650 à 4,200 GHz. Pour obtenir la valeur de la bande intermédiaire satellite, il convient donc d'effectuer l'opération inverse :

BIS = 5150 (fréquence de l'OL) - FR en MHz

Exemple : FR = 3,847 GHz ou 3847 MHz

BIS : 5150 - 3847 = 1303
